CAD 直线实例作业：心得与技巧总结
本次实例表面上练的是"直线命令"，实际锤炼的是角度换算思维、坐标输入功底与规范的绘图流程——这三样是所有 CAD 绘图的基本功。
一、任务概览

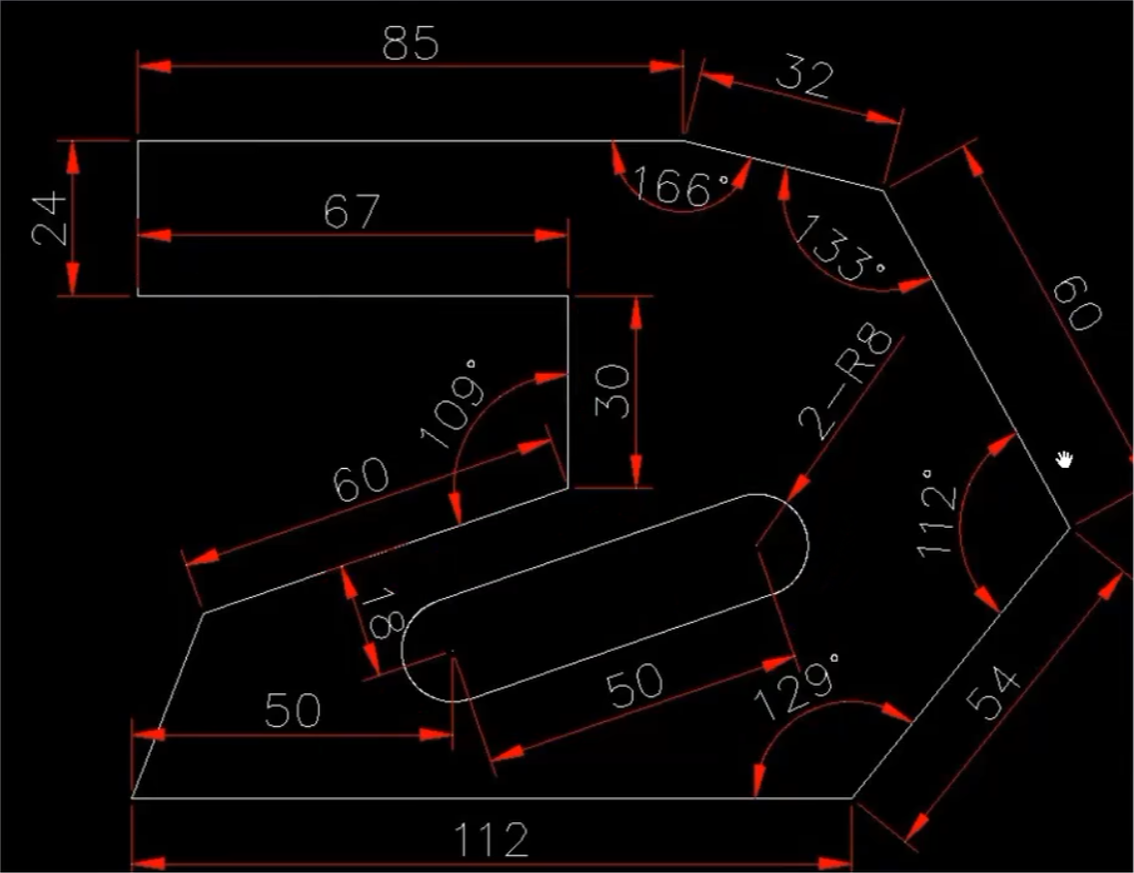

本次作业（直线实例作业.dxf）要求按参考图绘制一个支架类平面轮廓：外轮廓由多段水平、竖直与斜向直线构成，内部含一个 2-R8 腰形槽（长圆孔），并完成全部尺寸标注。图纸的关键参数如下。
| 参数类别 | 数值 | 说明 |
|---|---|---|
| 长度尺寸 | 85、67、24、30、32、60、60、54、50、112 | 85 与 112 为总体尺寸，可反向校验中间各段 |
| 角度尺寸 | 166°、133°、112°、129°、109° | 均为相邻线段的夹角（内角），画图前需换算方向角 |
| 内部特征 | 2-R8 腰形槽 | 两端各一个 R8 半圆（槽宽 16），由 50、50、18 等尺寸定位 |
二、心得体会
-
1
"标注角度 ≠ 画图角度"是本题最大的坎图纸上标的 166°、133°、129° 等都是相邻两线段的夹角（内角），而 CAD 画线需要的是相对 X 轴正方向的方向角。必须逐段换算：
本段方向角 = 上一段方向角 ± (180° − 标注夹角)。方向搞反、符号用错，画到第三四段就会明显跑偏。练会这套推算是本次任务最核心的收获。 -
2
先定起点和绕行方向，再动笔从特征明显的基准点（如左下角）出发，全程统一顺时针或逆时针绕行，角度加减才有规律可循；中途换方向极易算错。
-
3
先外后内、先主后次先把外轮廓一口气闭合，再回头定位、绘制内部的腰形槽。层次分明，出错时也容易定位问题段。
-
4
闭合就是最好的自检最后一段用闭合（C）回起点：闭得上，说明每段长度和角度推算都正确；闭不上，逐段回查。总尺寸 85、112 也可用来反向校验中间段。
-
5
读懂尺寸标注的含义先分清"定形尺寸"和"定位尺寸"：
2-R8定形（槽的形状大小），50、50、18 定位（槽在零件中的位置）。顺序明确，绘图思路自然清晰。
三、技巧总结
本题用到的关键命令与操作技巧如下，按使用场景归类。
| 技巧 / 命令 | 本题中的用法 |
|---|---|
极坐标输入@长度<角度 |
核心技能。如 @60<109 一步画出带角度的斜边，外轮廓全部斜段（32、60、54、60）都靠它完成。 |
相对直角坐标@x,y |
水平段（85、67、50、112）与竖直段（24、30）直接输入坐标增量；也可开正交 F8 后只给长度。 |
对象捕捉 F3 |
以端点捕捉保证各段首尾精确相接，不留缝隙、不产生重叠。 |
闭合选项 C |
轮廓收尾自动回到起点，同时检验累积误差。 |
偏移 O |
由槽中心线向两侧各偏移 8，得到腰形槽的两条平行直边。 |
修剪 TR |
清理槽两端圆弧与直边相交后的多余部分。 |
| 腰形槽画法 | 中心线定位 → O 偏移出两条平行边 → 两端用圆弧连接；或画两个 R8 圆后 TR 修剪；也可用多段线 PL 的"直线段 + 圆弧段"一次成型。 |
视图导航 Z |
窗口缩放局部放大核对细节，双击滚轮范围缩放看全图，按住滚轮平移。 |
| 尺寸标注 | 水平竖直段用线性标注 DLI，斜段（60、54 等）用对齐标注 DAL，夹角用角度标注 DAN。 |
四、绘图流程复盘
把本题的绘制过程固化为六步流程，之后遇到同类带角度的轮廓图可直接套用。
-
分析图纸分清定形尺寸与定位尺寸，选定起点与绕行方向（顺时针或逆时针）。
-
角度换算以首段方向为基准，用
方向角 ± (180° − 夹角)逐段推算全部斜段的方向角，先写在纸上。 -
绘制外轮廓直线命令
L配合@长度<角度/@x,y逐段绘制，全程开启端点捕捉。 -
闭合检验用
C闭合回起点，闭不上则逐段回查；再用总尺寸 85、112 反向校验。 -
绘制腰形槽按 50、50、18 定位中心线 → 两侧各偏移 8 → 两端 R8 圆弧连接 → 修剪成型。
-
尺寸标注
DLI标水平竖直、DAL标斜段、DAN标夹角，齐全且不重复、不遗漏。
五、结语
这个实例表面练的是"直线命令"，实际练的是角度换算思维 + 坐标输入功底 + 规范的绘图流程。把"先分析、再换算、后落笔、终闭合"变成习惯，之后任何带斜边的二维轮廓图都只是这套流程的重复应用。
